Detección de Fugas

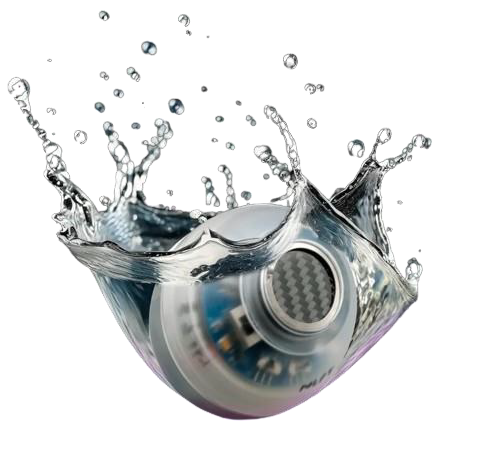

Sistema Nautilus
Sistema para la identificación de incidencias en redes de suministro de agua de diametros superiores a 250 mm, tales como:
- FUGAS: Fugas grandes, medianas y menores
(tan pequeñas como 0.005 lps)
- AIRE: Burbujas, bolsas de aire y trampas de energía que pueden
causar estallidos si no se controlan.
Suponen una pérdida de eficiencia energética
- ANOMALÍAS : Incidentes dentro o fuera de la tubería,
provenientes de fuentes conocidas o desconocidas.
Incluyendo magnéticas, de velocidades o de presión.
- PRESIÓN : Mediciones a lo largo de toda la tubería.
Perfilado de la red.
Implementación del Sistema

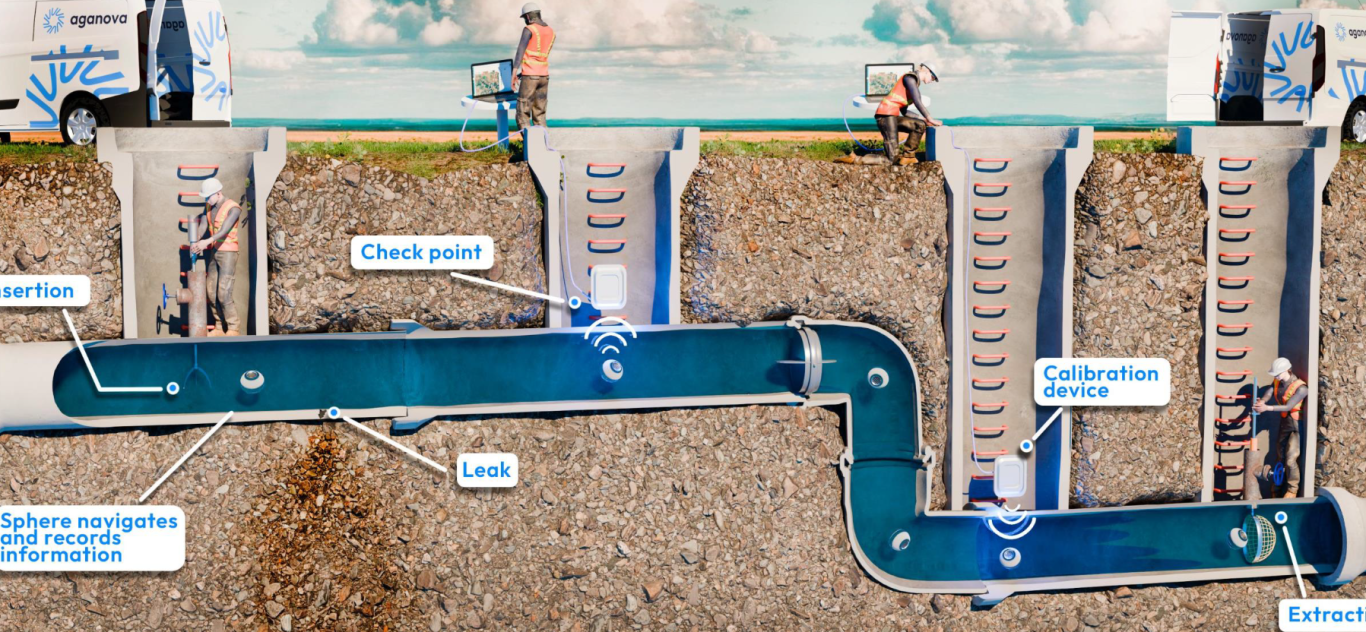

Tres etapas: INSERCIÓN, NAVEGACIÓN y EXTRACCIÓN.

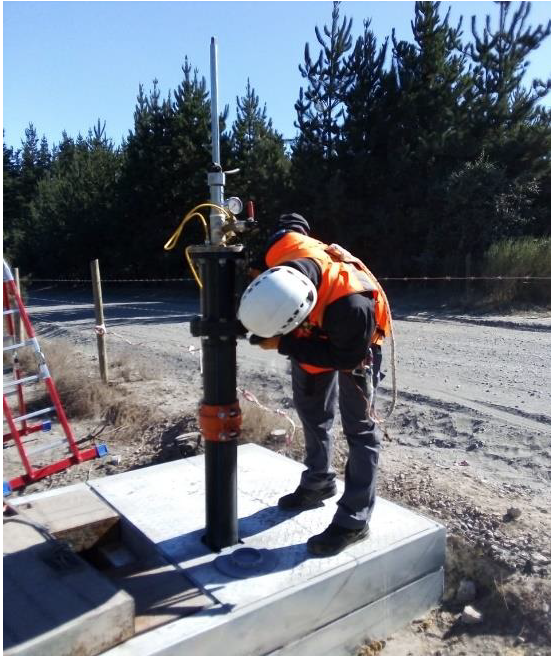

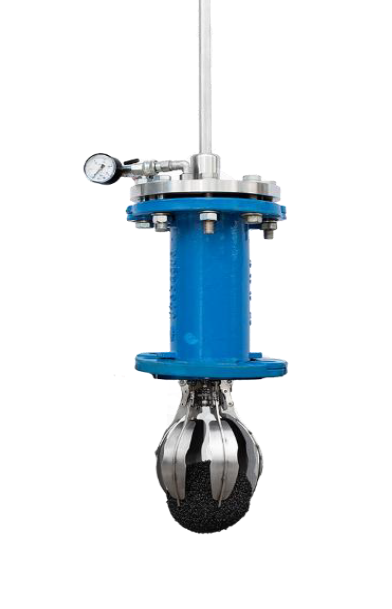

INSERCIÓN: El equipo de inserción de la esfera está compuesto por una pinza extensible y una cámara de presión que aseguran la correcta introducción en la red y el inicio de la navegación. Este sistema se aplica a través de una válvula de compuerta operativa y con un diámetro mínimo de 100 milímetros
EXTRACCIÓN: El sistema de extracción consiste en una red extensible, una cámara de presión y una cámara de video que comprueba la correcta instalación. La extracción se realiza a través de una válvula de compuerta que esté operativa y que tenga diámetro mínimo de 100 milímetros. El sistema de extracción Nautilus está desarrollado para ser utilizado en tuberías desde 250 a 1600 mm de diámetro. En aquellos casos en los que el sistema de extracción no se puede aplicar a través de una válvula de compuerta, se pueden adoptar otras metodologías de extracción alternativas.

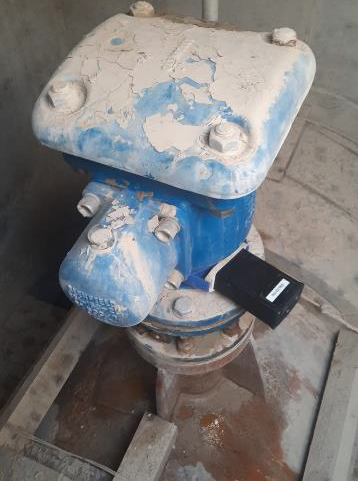

NAVEGACIÓN: Una vez dentro de la tubería principal, se abre la pinza que libera la esfera para iniciar su navegación. A lo largo de la ruta del NAUTILUS a través de la tubería se clocan los sincronizadores, elementos que se utilizan durante el análisis de datos para garantizar la precisión de la localización de las anomalías encontradas (CHECK POINTS).
Informe de Resultados

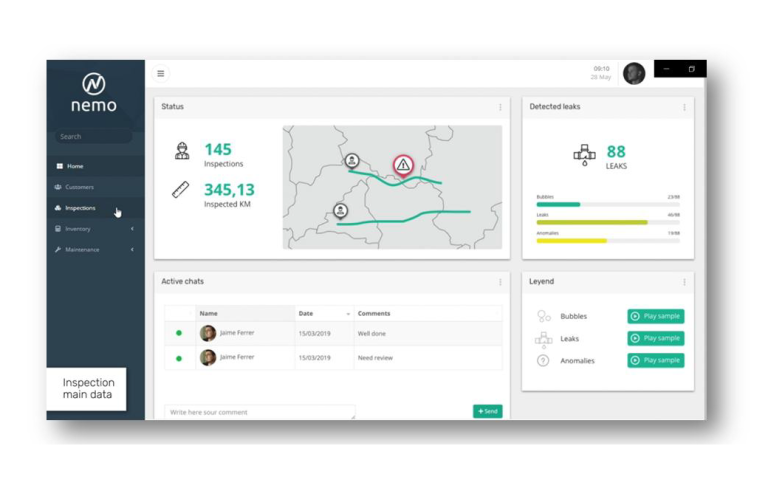

Los resultados de cada inspección están disponibles en un plazo de 10 días a partir de la fecha de carga de los datos en la plataforma Nemo e incluyen la siguiente información:
- Programa de inspección de Nautilus.
- Descripción de los puntos clave.
- Resumen de cada incidencia.
- Telemetría.
- Detalle de resultados.
- Enlace para descargar los archivos de audio de las incidencias.
- Enlace para la descarga del archivo de localización de incidencias.
- Conclusiones y recomendaciones.

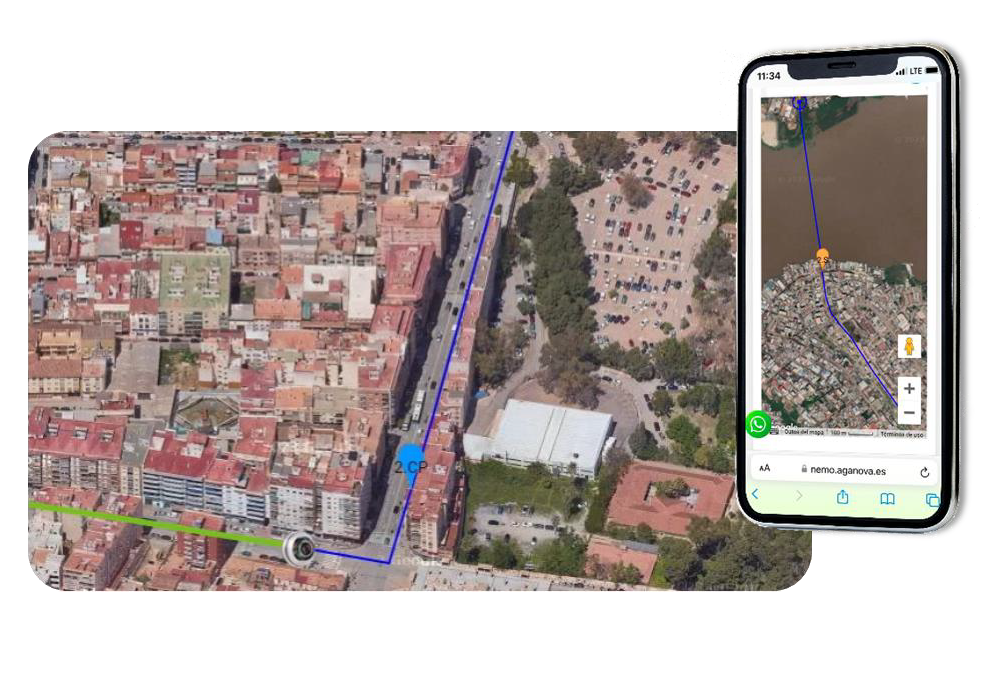

Con respecto a las fugas encontradas, el informe de resultados muestra una clasificación de los diferentes tipos de fugas y anomalías y su localización en el mapa.La plataforma también muestra la siguiente información para cada una de las fugas y anomalías encontradas:
- Ubicación exacta.
- Tipo de fuga/anomalía.
- Colorimetría.
- Archivo de audio que muestra el sonido emitido por la fuga/anomalía detectada.
